Amplificador Hi-Fi 12+12W 12Vcc

Este es un amplificador de la familia TDA de Philips, en este caso se trata del TDA2616 el cual se presenta como amplificador de audio dual Hi-Fi.

La potencia del mismo esta en valores típicos entre los 10 y 12Wrms sobre 8ohm.

Si bien esta diseñado tanto para funcionar con una fuente simétrica, yo lo eh diseñado con una fuente siemple con el fin de facilitar la fuente (y porque no tenia una simétrica a mano).

Este mismo integrado es el que poseen los bafles de Edifier R1000.

El valor de todo el amplificador sin fuente esta en el orden de los $20.

Eh empleado una fuente de 12Vcc 4A que la arme en base a un transformador de dicroica de 50W.

Nota: el transformador que utilice es "mecánico" no electrónico. Utilice uno de 4A porque es el que tenia a mano y al comprarlo como transformador de dicroica cuesta menos que ir a comprar uno de 4A a un local de electrónica. Pero con 2A sobra.

El circuito es el siguiente:

Amplificador de 4x45W 12V

Este amplificador es el mismo que se utiliza en los auto estero como 4x45W, solo que por motivos de dinero y de facilidad de conseguir, en vez de usar el integrado original PAL007A de Pioneer, usaremos un TDA7386 que es reemplazo directo del anterior y es mucho mas fácil de conseguir y mas barato (al rededor de $30).

NOTA: segun fabricantes la potencia RMS entregada por cada canal es de 18W maximo.

A continuación dejo fotografía para diferenciar los dos integrados:

El circuito es muy fácil debido a que la mayoría de los "TDA" para Car Radio Amplifier, están basados en una configuración Bridge o Clase H, por lo que no requieren de muchos componentes pasivos para su funcionamiento.

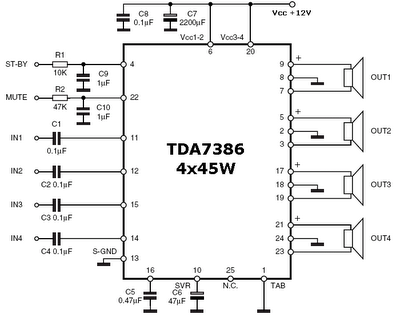

El circuito es el siguiente:

Grabador de sonido de 20 segundos.

Este circuito es un grabador de sonido que para el caso del integrado ISD1420 tiene una memoria máxima de 128KB para almacenar 20 segundos de sonido que pueden estar continuos o fraccionados con el fin de crear varias pistas de grabación.
El muestreo de grabación lo realiza de 6.4KHz a 8KHz (calidad para mensajes de voz).
Posee un control para la reproducción por flanco y por nivel, por flanco se presiona una vez el pulsador PLAYE y el sonido grabado se reproduce hasta que el mismo finalice, y por nivel el sonido es reproducido mientras el pulsador PLAYL esta presionado, posee un bus de direccionamiento para poder dar la longitud deseada a cada mensaje grabado o bien usar el total de los 20 segundos.
También existen con mayor memoria, pero incrementa su precio.
La salida esta previamente amplificada por una etapa en clase H, sobre una impedancia de salida de 16ohm, (es potencia suficiente para un speaker de pc).
El valor es de $23, y sumado los componentes faltantes no excede los $30.
A continuación esta el diagrama de bloques interno y su circuito de aplicación.

Mando a distancia por RF con 12bit de encriptacion UM3750

Este es un mando a distancia mono-canal con 12bit de encriptación y enlace inalámbrico UHF.
El circuito es simple solo utiliza dos etapas, la del encoder/decoder y la de transimición/recepción.
En este caso eh utilizado un UM3750 como Encoder/Decoder ya que este mismo cuesta +/- 3$ar y permite configurarse como encoder o decoder con solo polarizar un pin (MODE).
Como enlace inalámbrico utilizo los módulos homologados de 433.92MHz que no exceden los 15$ar c/u y mantienen buena estabilidad, también es posible utilizar modulación infrarroja.
Esta ultima no la eh implementado porque tiene que el receptor tiene que estar visible para que funcione, de la misma forma que un remoto de TV.
En el Receptor añadi un Led para que muestre el estado de la salida cuando es activada, pero este mismo podría cambiarse por un FF o por un Transistor o Rele, etc...
El circuito es el siguiente:
